合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 人胰島素的朗繆爾單分子層膜的表面化學和光譜學性質——結論、致謝！
> 溫度、鹽對辛基酚聚氧乙烯醚磺酸鹽的油-水界面行為的影響（二）
> 基于界面張力弛豫法考察羥基取代烷基苯磺酸鹽的界面擴張流變性質（三）
> 表面張力的測定方法有哪些？
> 中心對稱分子稀土夾心雙酞菁銩LB膜制備及二次諧波產生機制
> 農藥助劑對70%吡蟲啉水分散粒劑在小麥葉片上附著性能的影響
> 基于藥液表面張力測定估算蘋果樹最大施藥液量的方法（三）
> 基于界面張力消失法計算CO2-原油最小混相壓力
> 量化改進差分毛細管法測試高溫液態瀝青表面張力精度（下）
> 低界面張力納米流體提高低滲透油藏壓裂滲吸速率和采收率（一）
推薦新聞Info
-
> 影響狹縫間氫鍵流體氣液平衡界面張力的因素有哪些（三）
> 影響狹縫間氫鍵流體氣液平衡界面張力的因素有哪些（二）
> 影響狹縫間氫鍵流體氣液平衡界面張力的因素有哪些（一）
> GA、WPI和T80復合乳液體系的脂肪消化動力學曲線、界面張力變化（四）
> GA、WPI和T80復合乳液體系的脂肪消化動力學曲線、界面張力變化（三）
> GA、WPI和T80復合乳液體系的脂肪消化動力學曲線、界面張力變化（二）
> GA、WPI和T80復合乳液體系的脂肪消化動力學曲線、界面張力變化（一）
> 表面張力實驗、接觸角實驗分析抑塵試劑對煤的潤濕結果
> Kibron表面張力儀研究燒結礦聚結行為
> 基于界面張力和表面張力測試評估商用UV油墨對不同承印紙張的表面浸潤性差異（三）
馬來酰蓖麻油酸聚乙二醇酯的表面張力、等物化性能測定（二）
來源：沈陽化工大學學報 瀏覽 704 次 發布時間:2024-11-25
2、結果與討論
2.1紅外光譜分析
使用TR-460型紅外光譜儀（美國Nicolet公司）測定馬來酸酐和MARAPEG-10的紅外光譜，如圖1、圖2所示。

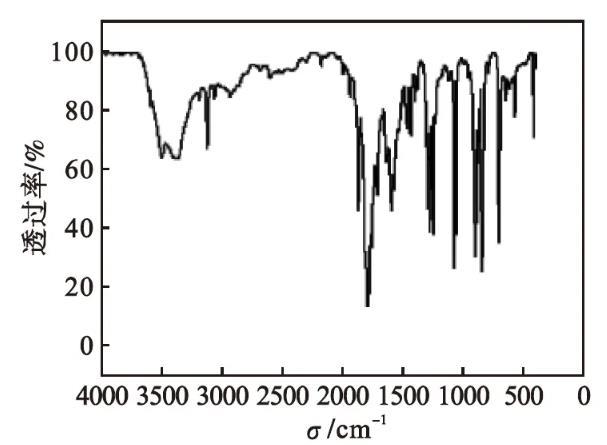

圖1馬來酸酐紅外光譜

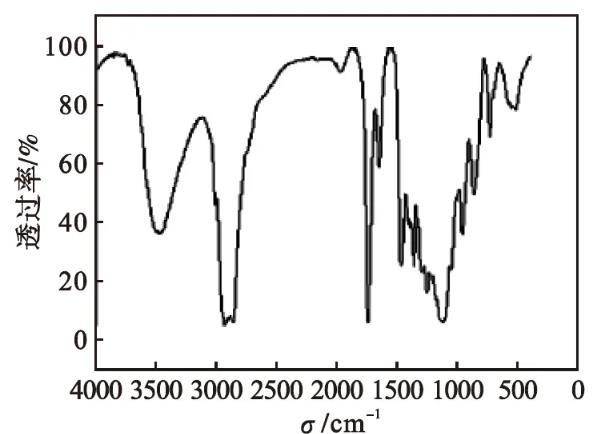

圖2 MARAPEG-10紅外光譜
參照馬來酸酐紅外光譜，對產物MARAPEG-10結構進行分析：MARAPEG-10紅外光譜圖中不存在酸酐中羰基C==O對稱和反對稱偶合振動吸收峰（1684 cm-1、1856 cm-1）以及C—O—C伸縮振動特征吸收峰（1268 cm-1），不存在羧酸的—OH的伸縮振動峰（3000 cm-1）以及共軛羧酸C==O的特征吸收峰（1620 cm-1），不存在蓖麻油酸中仲羥基特征吸收峰（1124 cm-1），而存在與羰基共軛的C==C特征吸收峰1643 cm-1,說明蓖麻油酸的仲羥基與酸酐發生酯化反應。
在1635 cm-1處出現蓖麻油酸酯中C==O的伸縮振動峰，在3460 cm-1處出現醇羥基—OH特征峰，1249 cm-1為聚乙二醇中伯醇的C—O伸縮振動峰，1113 cm-1為聚乙二醇中的醚鍵C—O—C的特征吸收峰，2925 cm-1為甲基CH3、亞甲基CH2的伸縮振動峰。以上分析說明產物結構為MARAPEG-10.
2.2性能分析
2.2.1表面張力及臨界膠束濃度
馬來酰蓖麻油酸聚乙二醇（n=10,15,20）酯的表面張力γ和臨界膠束濃度cmc見表1.由表1可知：聚乙二醇聚合度增大，產品親水性增強，導致其溶液的表面張力變大，臨界膠束濃度變大。產生這種現象是由于親水基鏈越長，表面活性劑分子在氣~液界面的吸附和有效堆積的阻礙作用越大，導致降低溶液表面張力的能力越小，故表面張力變大。親水基鏈越長，聚乙二醇中氧原子與水中的氫原子結合成氫鍵更牢固，表面活性劑分子不易形成膠束，所以其臨界膠束濃度變大。

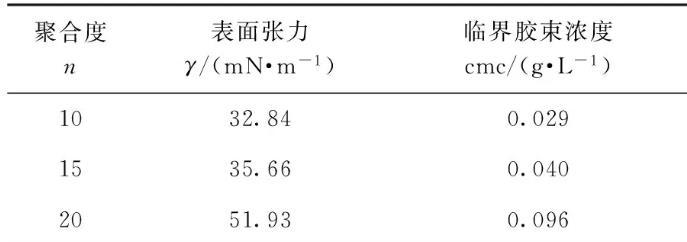

表1馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的γ和cmc
2.2.2HLB值
馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的HLB值如圖3所示。由圖3可知：隨著聚乙二醇聚合度的增大，產物HLB值增大，水溶性增大。產物的HLB值范圍為12.84——15.14，可作為水包油型乳化劑。

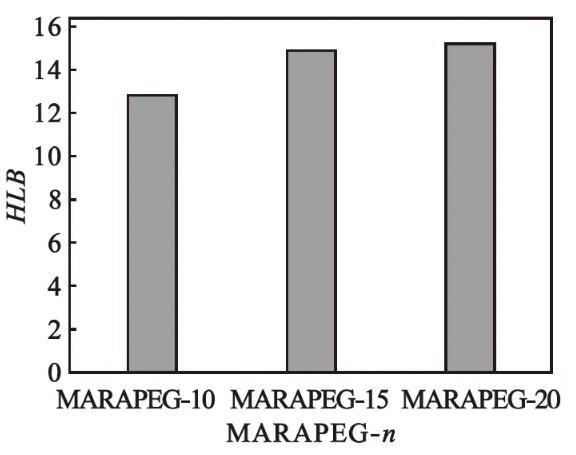

圖3馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的HLB值
2.2.3乳化力
馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的乳化性能如圖4所示。由圖4可以看出：聚乙二醇的聚合度較小時，產品的乳化性能好，聚乙二醇的聚合度較小時，產品親水性較弱，降低溶液表面張力的能力較強，表面張力γ較低，能更好降低分散體系自由能，形成的乳狀液更穩定。

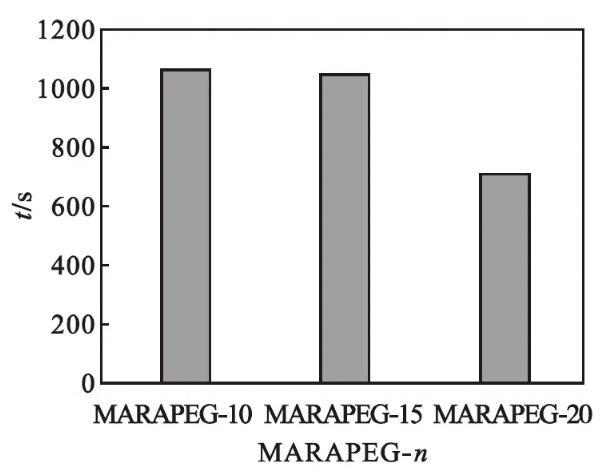

圖4馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的乳化力
2.2.4潤濕力
馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的潤濕性能如圖5所示。由圖5可知：產品的潤濕時間隨著聚乙二醇聚合度的增大而增長。氧乙基數增加，其親水性增強，降低表面張力的能力減弱，潤濕性能減弱。

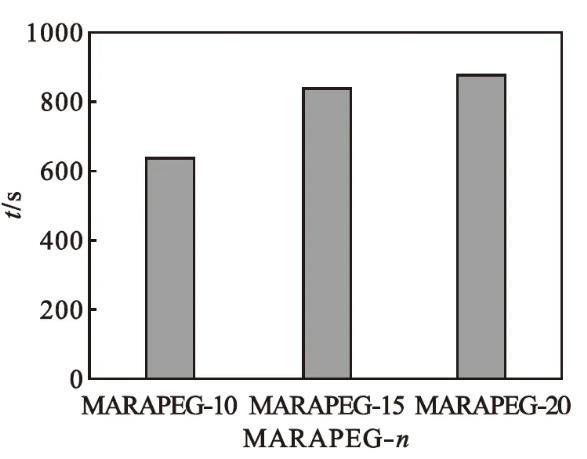

圖5馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的潤濕力
2.2.5濁點
馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的濁點如圖6所示。由圖6可知：產物的濁點范圍為20——71℃。隨著聚乙二醇聚合度的增加，產品的濁點逐漸升高。聚乙二醇聚合度越大，聚乙二醇醚鍵中的氧原子與水中氫原子形成的氫鍵越多，產品在水中的溶解性能越好。

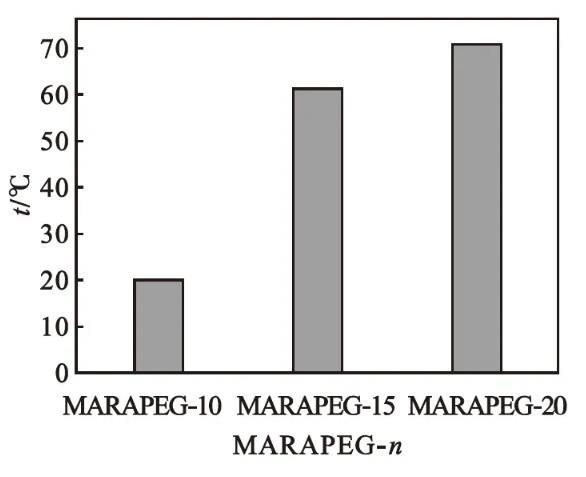

圖6馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的濁點
3結論
（1）采用聯接基引入法，以馬來酸酐為聯接基，蓖麻油酸、聚乙二醇（n=10、15、20）為原料合成了馬來酰蓖麻油酸聚乙二醇酯非離子雙子表面活性劑。
（2）聚乙二醇聚合度n=10、15、20時，產品表面張力依次為32.84 mN/m、35.66 mN/m、51.93 mN/m，臨界膠束濃度為0.029 g/L、0.040 g/L、0.096 g/L，HLB為12.84、14.9、15.14，濁點為20℃、61℃、71℃，潤濕時間為640 s、839 s、865 s，乳化時間為1063 s、1036 s、706 s.與傳統的表面活性劑相比，所合成的非離子雙子表面活性劑的表面張力和臨界膠束濃度均較小，乳化性能和潤濕性能均較好，可作為水包油型乳化劑使用。
